При распространении возбуждения от узла автоматии по миокарду и при сокращении сердца электрические потенциалы отдельных мышечных волокон суммируются. Этот суммарный потенциал так велик, что может быть зарегистрирован даже на поверхности тела человека. Так как сердце человека имеет четыре камеры, которые сокращаются не одновременно, а в определенной последовательности, то электрические сигналы, исходящие от сердца, носят сложный характер. Кривую колебаний электрического потенциалов в двух точках электрического поля сердца в течение сердечного цикла назвали электрокардиограммой (ЭКГ). Поскольку электрические сигналы от сердца достигают всех точек тела, то ЭКГ можно регистрировать самыми различными способами. Однако чаще всего применяют так называемые стандартные отведения ЭКГ. При первом стандартном отведении регистрирующие электроды располагают на правой и левой руках, при втором - на правой руке и левой ноге, при третьем - на левой руке и правой ноге. Типичная ЭКГ во втором отведении представлена на рис. 7.3.

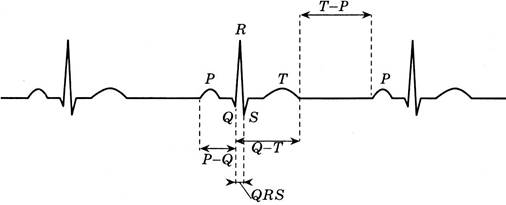

Рис. 7.3. ЭКГ во втором стандартном отведении

Пики ЭКГ называют зубцами электрокардиограммы и обозначают латинскими буквами. Зубец Р отражает возбуждение предсердий, комплекс QRS- распространение возбуждения по желудочкам, зубец Т - восстановление состояния миокарда желудочков после их сокращения. Интервал Т - Р соответствует периоду покоя сердца - диастоле. По характеру ЭКГ можно определить ритм сокращений и особенности работы сердца и его частей. При заболеваниях сердца или нарушениях его регуляции форма зубцов и интервалов ЭКГ меняется, поэтому электрокардиография является важнейшим диагностическим методом.
